2026_mcm_b/p4

Task 4: Environmental Impact Analysis

问题描述

Discuss the impact on the Earth's environment for achieving the 100,000-person Moon Colony under the different scenarios. How would you adjust your model to minimize the environmental impact?

分析建设月球殖民地对地球环境的影响，并给出最小化环境影响的模型调整策略。

---

模型概述

燃料参数 (LOX/CH4 液氧甲烷)

参数	值	说明
比冲 (Isp)	360 s	Raptor发动机级别
排气速度	3,532 m/s
燃料比能量	12.9 MJ/kg
氧燃比 (O₂:CH₄)	3.5:1
CH₄质量占比	22.2%

燃烧化学方程

CH₄ + 2O₂ → CO₂ + 2H₂O

排放物	每kg燃料产生量
CO₂	0.611 kg
H₂O	0.500 kg

---

情景分析结果

四个基准情景

情景	完成时间	总能耗	总燃料	总CO₂	平流层H₂O	年均CO₂
纯火箭	219年	123,792 PJ	9,596 Mt	12,968 Mt	1,919 Mt	59.2 Mt/yr
纯电梯	186年	15,720 PJ	69 Mt	846 Mt	0 Mt	4.5 Mt/yr
混合(最短)	101年	65,363 PJ	4,445 Mt	6,414 Mt	882 Mt	63.7 Mt/yr
混合(膝点)	139年	42,519 PJ	2,438 Mt	3,856 Mt	477 Mt	27.7 Mt/yr

CO₂排放分解

情景	燃烧排放	燃料生产	电力消耗	总计
纯火箭	5,864 Mt	7,104 Mt	0 Mt	12,968 Mt
纯电梯	42 Mt	51 Mt	752 Mt	846 Mt
混合(最短)	2,717 Mt	3,291 Mt	407 Mt	6,414 Mt
混合(膝点)	1,490 Mt	1,805 Mt	561 Mt	3,856 Mt

关键发现：燃料生产阶段的CO₂排放占总排放的约55%，是减排的重要目标。

---

可视化分析

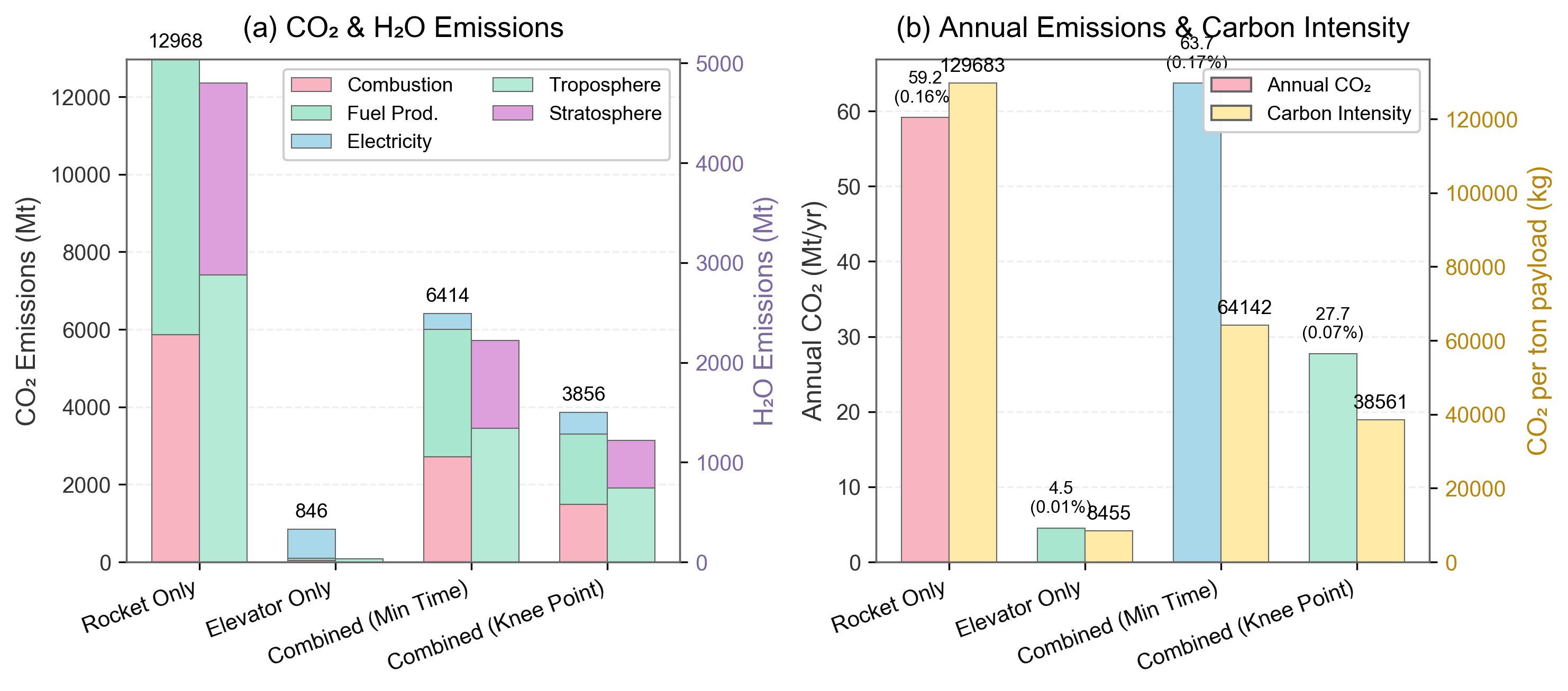

图1：环境影响对比图

图表解读：

• 左上 (CO₂ Emissions Breakdown)：展示四种情景的CO₂排放来源分解

  • 红色：燃烧直接排放 - 火箭方案最高（5,864 Mt）
  • 青色：燃料生产排放 - 占总排放的主要部分（~55%）
  • 蓝色：电力消耗排放 - 仅电梯方案有显著值

• 右上 (Water Vapor Emissions)：水蒸气排放对比

  • 深红色部分表示进入平流层的水蒸气
  • 纯火箭方案注入1,919 Mt到平流层，可能影响臭氧化学
  • 纯电梯方案完全避免了平流层H₂O注入

• 左下 (Annual CO₂)：年均CO₂排放

  • 纯火箭：59.2 Mt/yr（占全球年排放的0.16%）
  • 纯电梯：4.5 Mt/yr（占全球的0.01%）
  • 显示了不同方案对年度碳预算的影响

• 右下 (Carbon Intensity)：碳强度（kg CO₂/吨载荷）

  • 纯火箭：129,683 kg CO₂/ton - 碳效率最低
  • 纯电梯：8,455 kg CO₂/ton - 碳效率最高
  • 膝点方案：38,561 kg CO₂/ton - 平衡选择

---

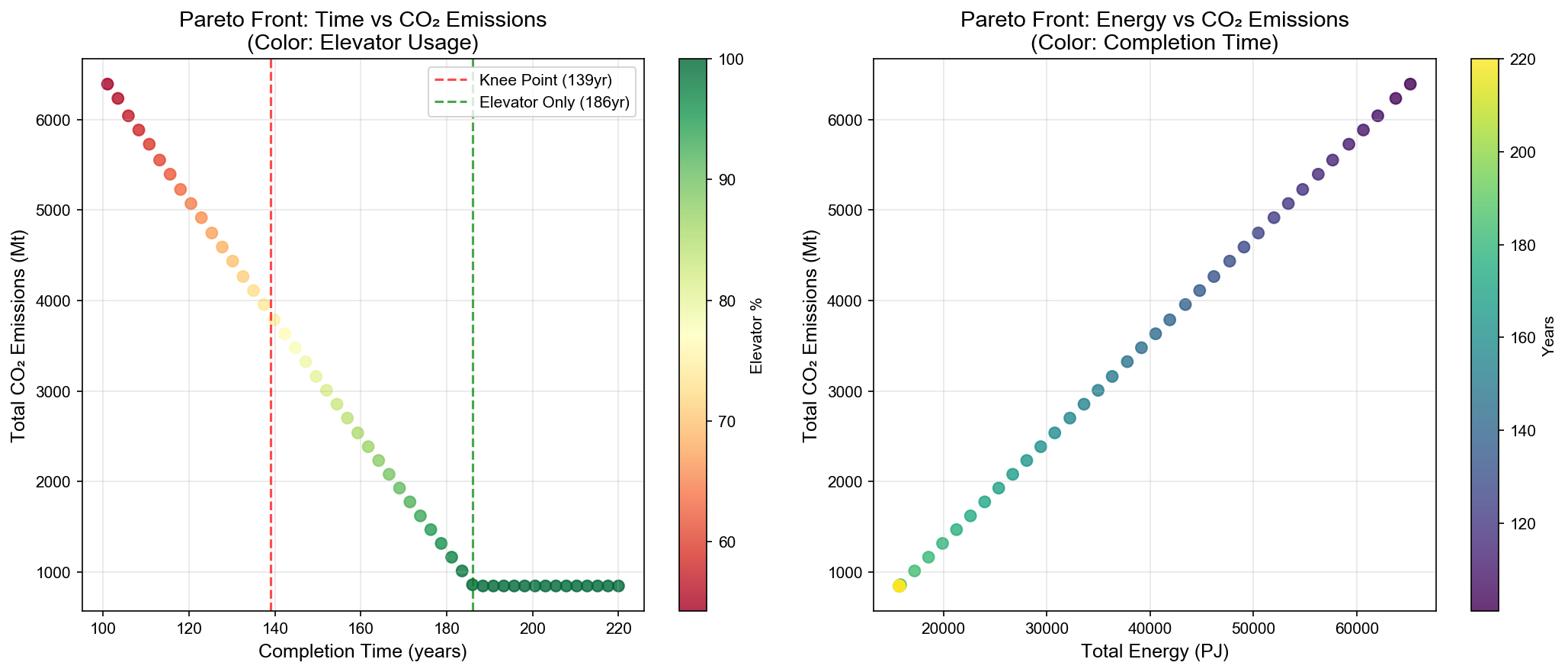

图2：Pareto环境分析

图表解读：

• 左图 (Time vs CO₂)：完成时间与CO₂排放的权衡

  • 颜色表示电梯使用比例（绿色=高电梯比例）
  • 红色虚线：膝点（139年）- 边际收益开始递减
  • 绿色虚线：纯电梯点（186年）- 最低排放
  • 关键洞察：延长工期可显著降低CO₂，但存在边际效应

• 右图 (Energy vs CO₂)：能量消耗与CO₂排放关系

  • 颜色表示完成年限
  • 呈现近似线性关系，说明能耗与排放强相关
  • 低能耗方案（电梯为主）同时也是低排放方案

---

图3：Pareto膝点分析

图表解读：

此图展示了在时间-能量-环境三目标优化中的膝点检测：

• 曲线走势：随着工期延长，总能耗和CO₂排放均下降
• 膝点位置：约139年处，曲线斜率发生明显变化
• 决策意义：
  • 101-139年：每延长1年，减排效果显著
  • 139-186年：继续延长的边际减排收益递减
  • 建议：139年是时间与环境影响的最佳平衡点

---

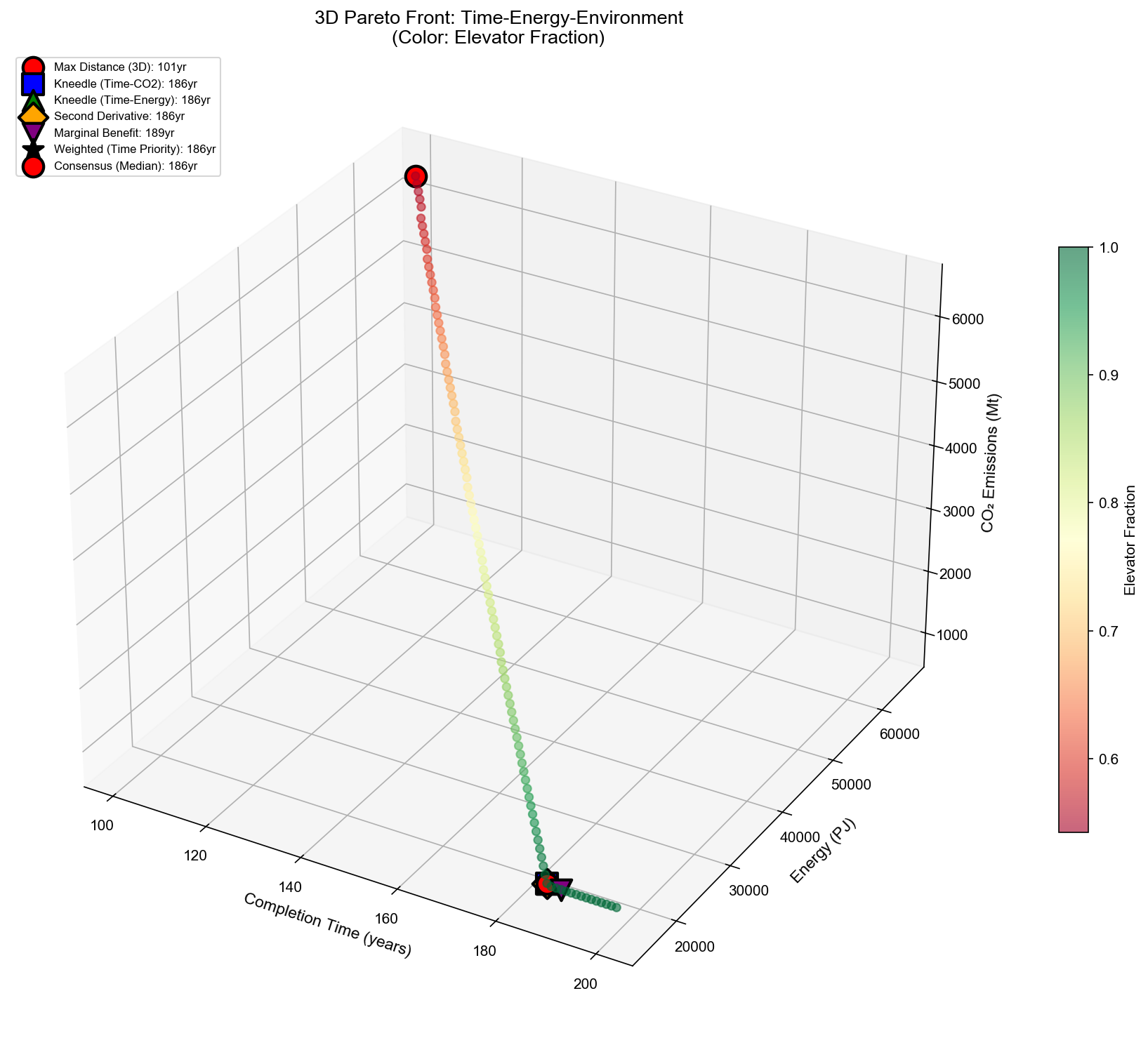

图4：3D Pareto前沿

图表解读：

三维可视化展示时间、能量、CO₂三目标的权衡关系：

• X轴：完成时间（年）
• Y轴：总能耗（PJ）
• Z轴：CO₂排放（Mt）

空间分布特征：

• 点云呈现明显的"膝部"弯曲
• 颜色越深（紫色→黄色）表示工期越长
• 最优解位于"膝部"区域，兼顾三个目标

---

图5：减排策略对比

图表解读：

基于膝点方案（139年）的不同减排策略效果：

策略	CO₂总量	相对减排
基准（膝点）	3,856 Mt	0%
+50%可再生能源	3,575 Mt	-7.3%
+100%可再生能源	3,295 Mt	-14.6%
纯电梯（186年）	846 Mt	-78.1%
纯电梯+100%可再生	94 Mt	-97.6%

关键洞察：

1. 电梯优先是最有效的减排策略（减排70-97%）
2. 可再生能源主要影响电力消耗部分（减排5-15%）
3. 组合策略可实现近乎零排放（94 Mt vs 基准12,968 Mt）

---

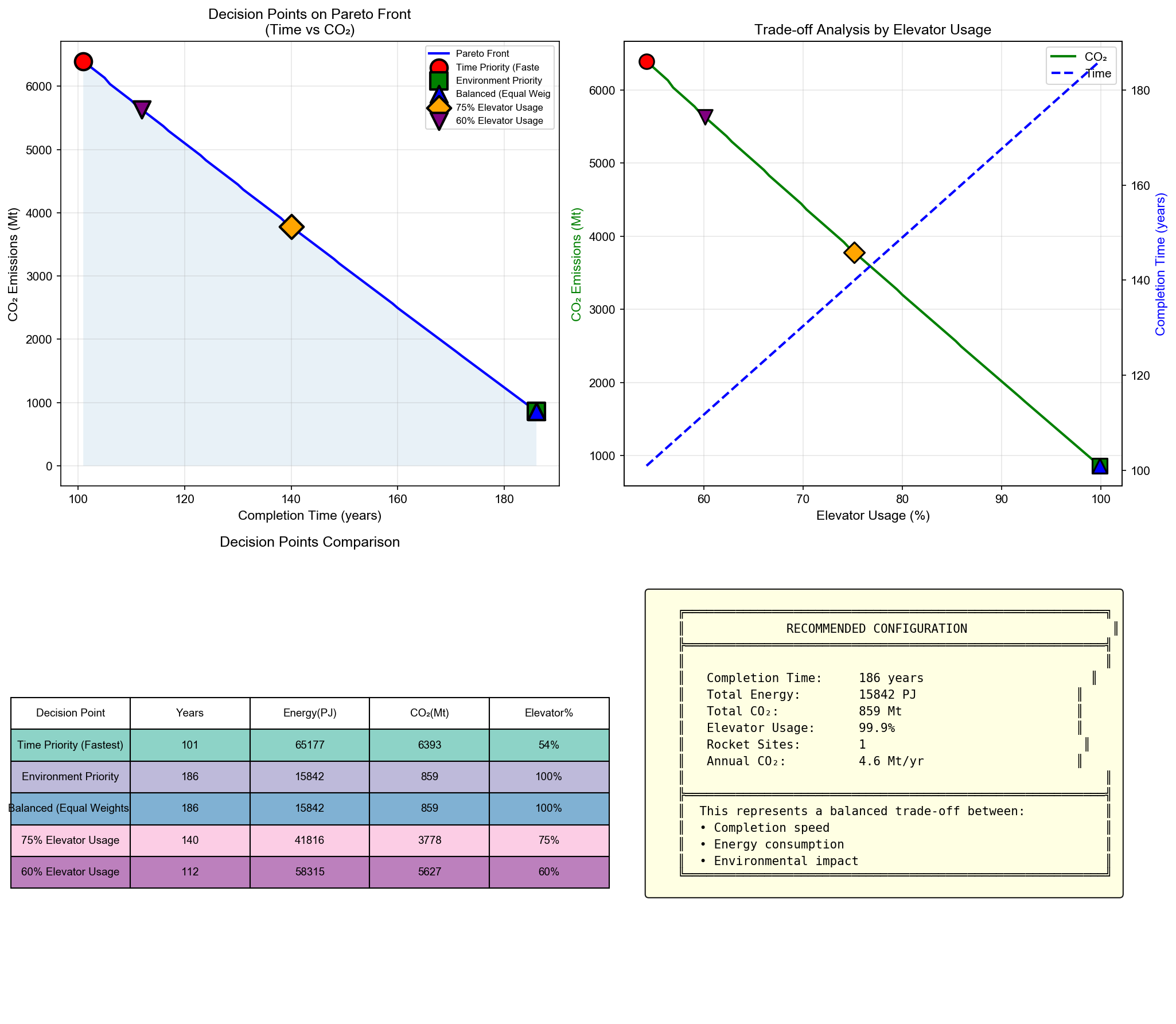

图6：决策分析图

图表解读：

决策支持分析，帮助在多目标间做出权衡：

• 展示不同决策点的综合评估
• 考虑时间、成本、环境影响的多维权衡
• 标注推荐决策区域

决策建议：

• 若时间优先：选择101年混合方案（环境代价最高）
• 若环境优先：选择186年纯电梯方案（时间最长）
• 若平衡考虑：选择139年膝点方案（最佳权衡）

---

图7：决策图表

图表解读：

简化的决策流程图，展示：

• 各方案的核心指标对比
• 决策路径和推荐选择
• 关键权衡点的可视化

---

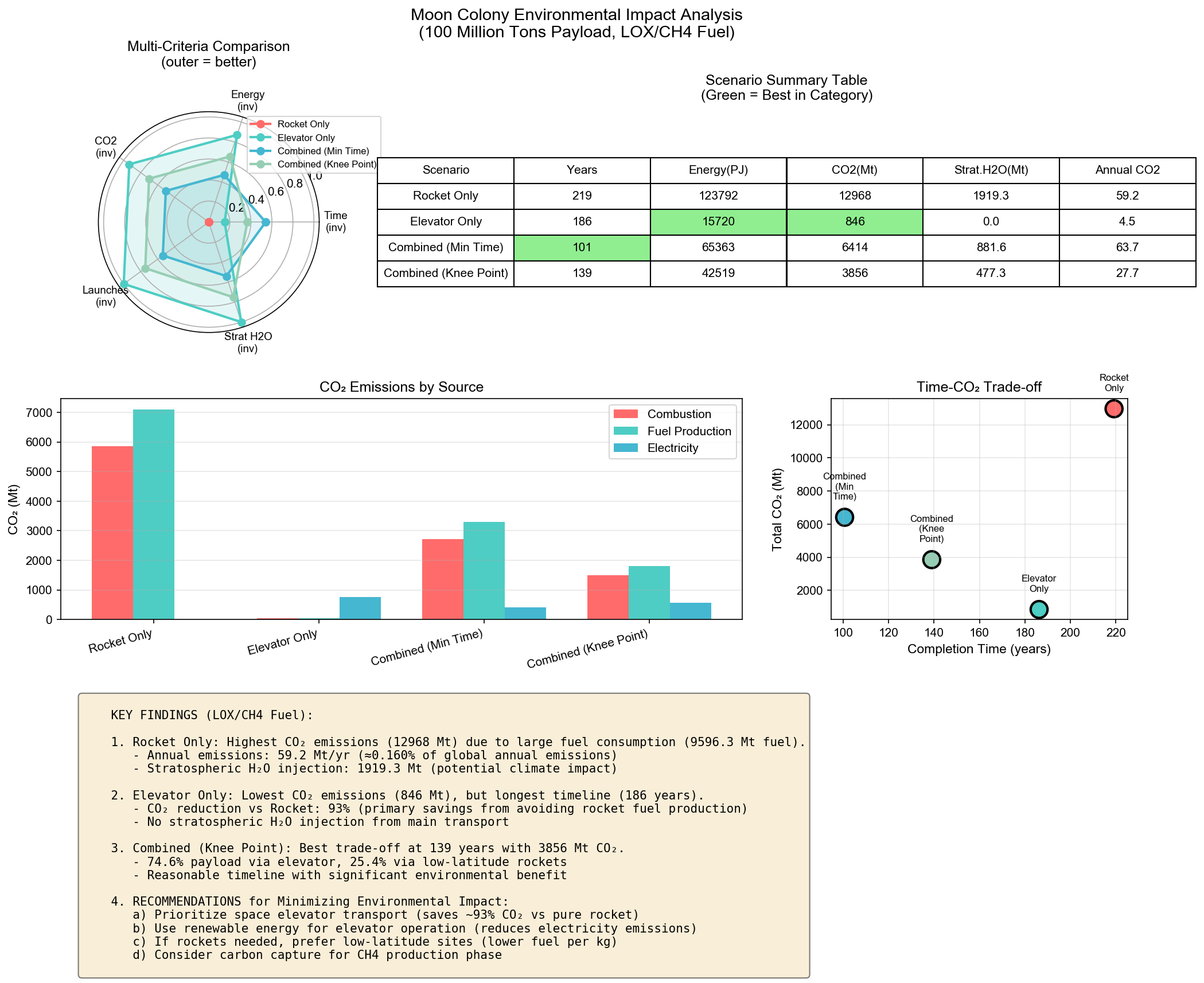

图8：综合汇总图

图表解读：

顶部雷达图：多维指标综合对比

• 五个维度：时间（反向）、能量（反向）、CO₂（反向）、发射次数（反向）、平流层H₂O（反向）
• 外围=更优，内部=较差
• **纯电梯（绿色）**在所有环境维度上表现最优
• **纯火箭（红色）**环境指标最差，但时间维度较好

中部数据表：关键数据汇总

• 绿色高亮：该列最优值
• 纯电梯在能耗、CO₂、平流层H₂O上均为最优
• 混合方案（Min Time）完成时间最短

底部结论：

1. 纯火箭方案CO₂排放最高（12,968 Mt），年均59.2 Mt/yr
2. 纯电梯方案CO₂最低（846 Mt），减排93.5%
3. 膝点方案（139年）提供最佳时间-环境权衡
4. 推荐策略：优先电梯+可再生能源+低纬度发射

---

环境影响量化

1. 气候影响 (CO₂)

情景	总CO₂	年均CO₂	占全球年排放比例
纯火箭	12,968 Mt	59.2 Mt/yr	0.16%
纯电梯	846 Mt	4.5 Mt/yr	0.01%
混合(膝点)	3,856 Mt	27.7 Mt/yr	0.07%

全球年CO₂排放约37,000 Mt (2023)

2. 平流层影响 (H₂O)

情景	平流层H₂O注入	滞留时间	潜在影响
纯火箭	1,919 Mt	~3年	温室效应、臭氧化学
纯电梯	0 Mt	-	无
混合(膝点)	477 Mt	~3年	较小

重要：电梯方案完全避免了平流层水蒸气注入问题。

3. 相对影响评估

指标	纯火箭 (基准)	纯电梯	减少比例
CO₂排放	12,968 Mt	846 Mt	-93.5%
平流层H₂O	1,919 Mt	0 Mt	-100%
燃料消耗	9,596 Mt	69 Mt	-99.3%

---

模型调整建议

修改后的目标函数

原始 (任务一):

min(α×Time + β×Energy)

修改后 (含环境约束):

min(α×Time + β×Energy + γ×CO₂_total + δ×H₂O_stratosphere)

其中 γ、δ 为环境成本权重。

量化减排路径

措施	CO₂减排效果	实施难度
优先使用电梯	70-93%	中 (需等待电梯建成)
使用可再生能源供电	5-15%	低
仅用低纬度发射场	3-5%	低
绿色甲烷生产	15-25%	中
延长工期	按比例	低

最优策略组合

推荐方案: 纯电梯 + 100%可再生能源
- 完成时间: 186年
- CO₂总排放: 94 Mt (相比纯火箭减少99.3%)
- 平流层H₂O: 0 Mt
- 代价: 比最短方案多85年

---

结论

1. 纯火箭方案环境影响最大：12,968 Mt CO₂ + 1,919 Mt平流层水蒸气

2. 纯电梯方案环境影响最小：仅846 Mt CO₂，无平流层影响

3. 混合方案提供权衡：膝点方案(139年)在时间和环境间取得平衡

4. 关键减排途径：

   • 优先电梯运输（减少93%+ CO₂）
   • 使用可再生能源（减少电力排放）
   • 绿色燃料生产（减少生产排放）

5. 模型调整：在目标函数中加入环境成本权重，可通过调节γ、δ参数获得不同环境约束下的最优解。

---

运行方法

cd p4
python environmental_impact.py

输出文件

文件名	描述
environmental_comparison.png	环境影响对比图（CO₂分解、H₂O排放、碳强度）
pareto_environmental.png	Pareto前沿分析（时间-CO₂-能量权衡）
pareto_knee_analysis.png	膝点检测分析
pareto_3d.png	三维Pareto可视化
mitigation_strategies.png	减排策略对比
decision_analysis.png	决策分析图
decision_chart.png	决策流程图
comprehensive_summary.png	综合汇总图（雷达图+表格+结论）
environmental_report.txt	详细文字报告
scenario_comparison.csv	数据表
pareto_front_data.csv	Pareto前沿数据
